东莞莞城电泳烤漆定制，得到了客户的一致认可

2023-06-06 08:51:01 673次浏览

价 格：面议

电泳加工的操作所需要的条件

(1)过滤对电泳液进行过滤是保证电泳质量的重要措施。在过滤系统中，一般采用一级过滤，过滤器为网袋式结构，孔径为25～75μm。

电泳涂料通过立式泵输送到过滤器进行过滤。从综合更换周期和漆膜质量等因素考虑，孔径50μm的过滤袋，它不但能满足漆膜的质量要求，而且解决了过滤袋的堵塞问题。

(2)循环量控制

电泳涂装循环系统循环量的大小直接影响着槽液的稳定性和漆膜的质量。加大循环量，槽液的沉淀和气泡减少；但槽液老化加快，能源消耗增加，槽液的稳定性变差。将槽液的循环次数控制在6～8次／h较为理想，不但可保证漆膜质量，而且能确保槽液的稳定运行。

(3)工作电压

随着生产时间的延长，阳极隔膜的阻抗会增加，有效的工作电压下降。因此，生产中应根据电压的损失情况，逐步调高电源的工作电压，以补偿阳极隔膜的电压降。

(4)超滤系统

超滤系统控制工件带人的杂质离子的浓度，保证涂装质量。在超滤系统的运行中应注意，系统一经运行后应连续运行，严禁间断，以防超滤膜干枯。干枯后的树脂和颜料附着在超滤膜上，无法彻底清洗，将严重影响超滤膜的透水率和使用寿命。超滤膜的出水率随着运行时间而呈下降趋势，连续工作30～40天应清洗一次，以保证超滤浸洗和冲洗所需的超滤水。

电泳加工过程步骤

过程1：电解反响：2H2O+2e－=H2↑+2OH－；

过程2：电泳：RN+H(C2H4OH)2：和H+向阴极运动；

过程3：阴极电堆积：由H+在阴极放电，阴极和漆液界面处，OH-浓度升高，

当OH-浓度增加到一定数值时(pH值可达12)，漆膜便在阴极(工件)表面产生堆积；

过程4：电渗：五金电泳加工过程中，漆膜堆积的初始阶段，分析粒子(或离子)电荷不一定悉数被中和、放电。

堆积所得的漆膜结构是疏松的，含水量适当高，离子能经过。因此，电渗的作用是：当持续通电时，阴极表面产生的阴离子经过漆膜向阳极方向移动，并在漆膜表面与涂料粒子中和形成新的堆积漆膜。

同时，五金电泳加工夹带着水分子移动，使漆膜内所含水分逐渐排到漆膜外，

终形成含水率很低，电阻适当高的致密漆膜，这种漆膜就可直接进入烘箱中固化，形成终的电泳涂层。

涂料的固体分和颜基比市售的电泳涂料的固体分一般为50%左右，施工时，需用蒸馏水将涂料固体分控制在10%～15%。固体含量太低，漆膜的遮盖力不好，颜料易沉淀，涂料的稳定性差。固体分过高，粘度提高，会造成漆膜粗糙疏松，附着力差。一般颜基比为1比2左右，高光泽电泳涂料的颜基比可控制在1比4。由于实际操作中，涂料的颜料量会逐渐下降，必须随时添加颜料分高的涂料来调节。

涂料的PH值电泳涂料的PH值直接影响槽液的稳定性。PH值过高，新沉积的涂膜会再溶解，漆膜变薄，电泳后冲洗会脱膜。PH值过低，工件表面光泽不一致，漆液的稳定性不好，已溶解的树脂会析出，漆膜表面粗糙，附着力降低。一般要求施工过程中，PH值控制在7.5～8.5之间。在施工工程中，由于连续进行电泳，阳离子的铵化合物在涂料中积蓄，导致PH值的上升。可采用补加低PH值的原液，更换阴极罩蒸馏水，用离子交换树脂除去铵离子，采用阳极罩等方法降低PH值。若PH值过低时，可加入乙醇铵来调节。

涂料电阻被涂物件从前一道工序带入电泳槽的杂质离子等引起涂料电阻值的下降，从而导致漆膜出现粗糙不均和针孔等弊病。在涂装施工中，需对涂料进行净化处理。为了得到高质量涂膜，可采用阴极罩设备，以除去铵及钙、镁等杂质正离子。

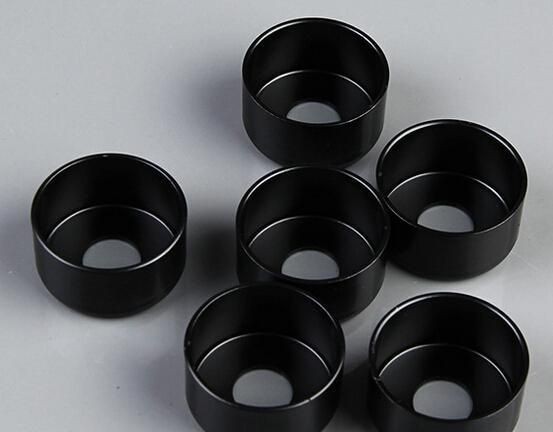

电泳黑色时必须注意的问题

1）前处理：与电镀之前处理相同，视乎不同之金属及所带之油污而定。经过抛光的工件因含有腊渍，可能需要进行超声波及电解除油。一般来说，在前处理后，工件不应有破裂水膜。

2）纯水清洗

在电解除油后，必须中和及彻底水洗，再于纯水中浸洗。碱性物质不能带入电泳漆缸，否则会发生沉积而报废。当纯水之导电率达到50μs/cm时，应更换纯水。

电泳已日益广泛地应用于分析化学、生物化学、临床化学、毒剂学、药理学、免疫学、微生物学、食品化学等各个领域。在直流电场中，带电粒子向带符号相反的电极移动的现象称为电泳（electropho-resis）。1809年俄国物理学家Peнce首先发现了电泳现象，但直到1937年瑞典的Tiselius建立了分离蛋白质的界面电泳（boundary electrophoresis）之后，电泳技术才开始应用。本世纪60-70年代，当滤纸、聚丙烯酰胺凝胶等介质相继引入电泳以来，电泳技术得以迅速发展。丰富多彩的电泳形式使其应用十分广泛。电泳技术除了用于小分子物质的分离分析外，主要用于蛋白质、核酸、酶，甚至病毒与细胞的研究。由于某些电泳法设备简单，操作方便，具有高分辨率及选择性特点，已成为医学检验中常用的技术。
